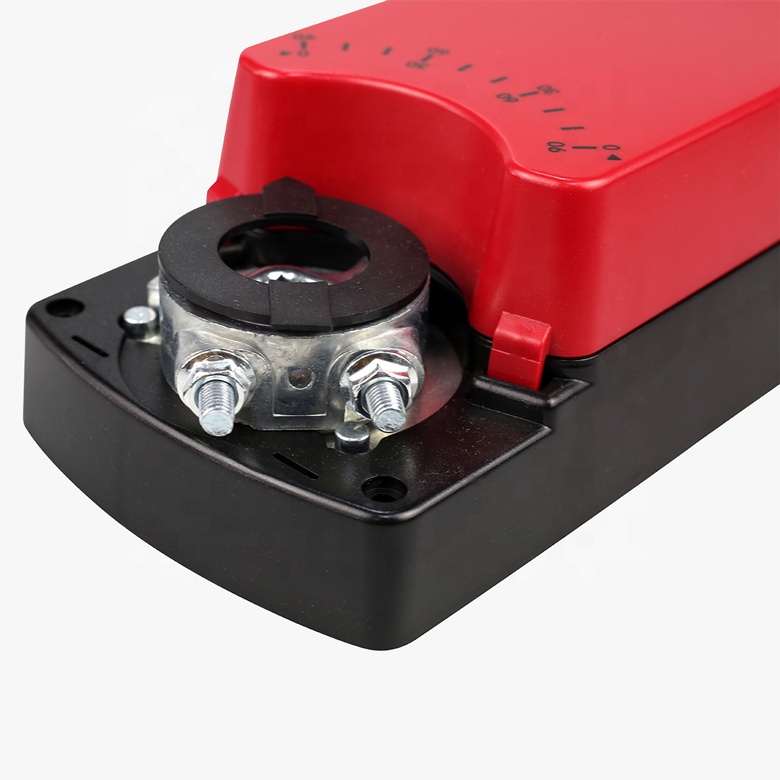

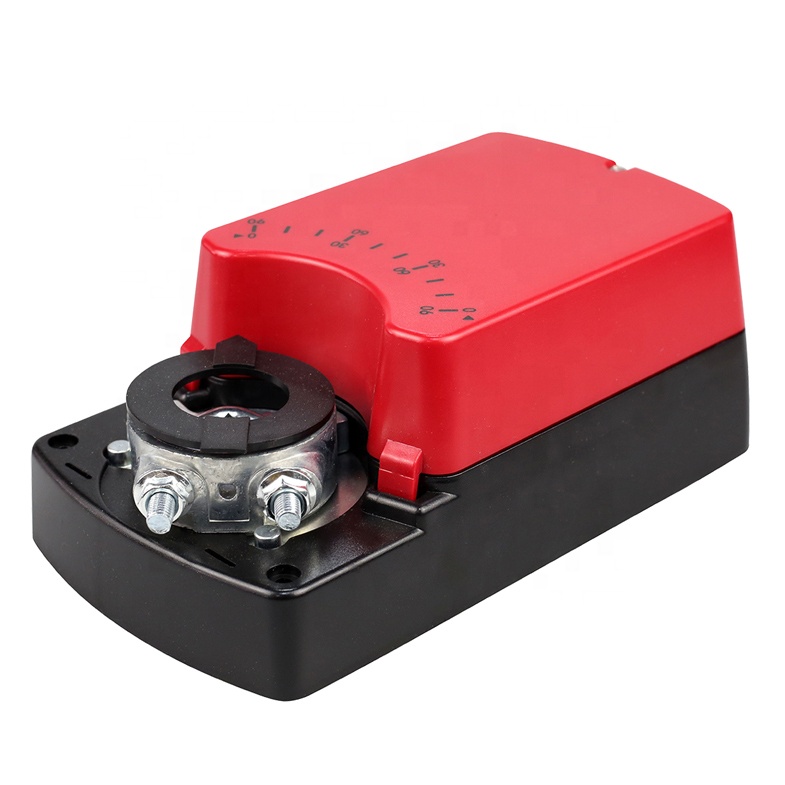

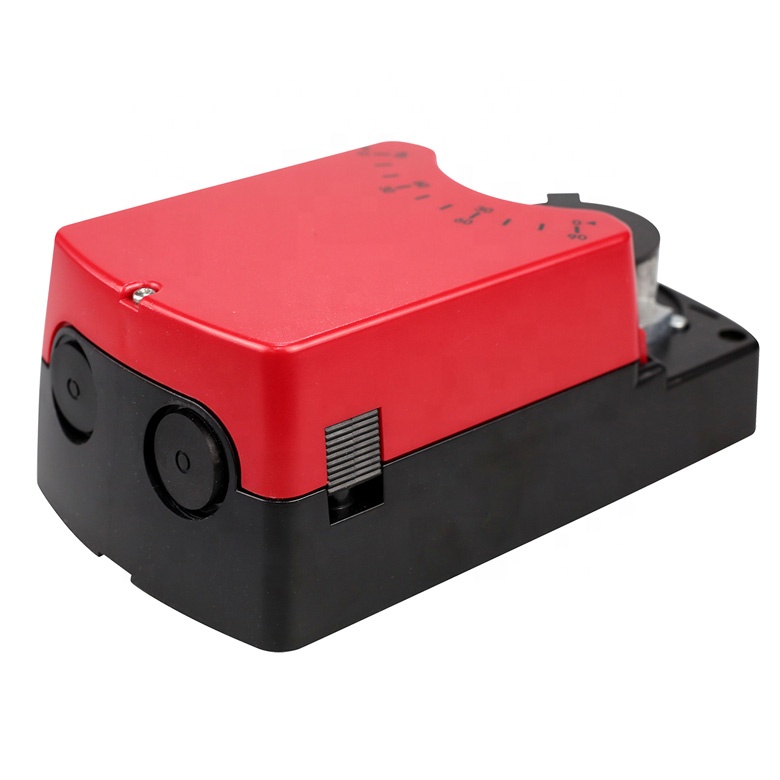

35Нм Модулирующий БЫСТРОДЕЙСТВУЮЩИЙ ПРИВОД

Для управления быстродействующим приводом воздушной заслонки в системе HVAC.
Колпак:	35 Нм
Номинальное напряжение:	24 В переменного/постоянного тока; 100…240 В переменного тока
Контроль:	0(2)-10В 0(4)-20мА Модулирующий
Обратная связь:	0(2)-10В 0(4)-20мА Модулирующий
- Тип MS включает 2 группы вспомогательных переключателей
Диапазон крутящего момента: например, 3 Нм, 5 Нм, 8 Нм, 16 Нм, 25 Нм, 35 Нм и т. д. или по индивидуальному заказу

Таблица выбора модели

Крутящий момент	Продолжительность	Плвер Поставка	Вспомогательный переключатель	Номер модели
35 Нм	30 с (95°)	24 В переменного/постоянного тока	Никто	CF-35NF24V-М
			2-SPDT	CF-35NF24V-МС
35 Нм	30 с (95°)	100…240 В переменного тока	Никто	CF-35NF220V-М
			2-SPDT	CF-35NF220V-МС

Техническая спецификация

	CF-35NF24V-М	CF-35NF24V-МС	CF-35NF220V-М	CF-35NF220V-МС
Электрические данные
Номинальное напряжение	AC/DC24В; 50/60 Гц		100…240 В переменного тока; 50/60 Гц
Диапазон номинального напряжения	AC/DC 19,2...28,8 В		AC85...265В
Потребляемая мощность	4,5 Вт при номинальном крутящем моменте; 0,7 Вт при удержании
Калибровка проволоки	0,5 мм 2
Функциональные данные
Крутящий момент	35 Нм
Размер демпфера	5м 2
Ручное управление	Защелка редуктора отключается кнопкой, самовозврат
1-SPDTВспомогательный переключатель	Никто	2-SPDT	Никто	2-SPDT
Угол поворота	Макс.95°, регулируемый механическими упорами
Продолжительность	30 с (95°)
Уровень звуковой мощности	55 дБ
Индикация положения	механический
Условия труда
Класс защиты	Ⅲ (безопасное низкое напряжение)		Ⅱ (полностью изолированный)
Степень защиты	IP54
Температура окружающей среды	-20…+50℃
Температура инвентаря	-30…+80℃
Испытание на влажность	относительная влажность 95 %, без конденсации /EN 60730-1
Размеры/вес
Габаритные размеры	См. «Размеры»
Длина вала	>50мм
Диаметр вала	○ 10...20 мм □ 10X10...16 X16 мм
Масса	1,2-1,3 кг
